Proč jsou pásky s topnými články z hliníkové fólie nezbytné?

V oblasti moderního tepelného managementu, kde o flexibilitě, přesnosti a spolehlivosti nelze vyjednávat, Materiál pásek topného tělesa z hliníkové fólie se objevila jako základní technologie. Tyto sofistikované lamináty, které se pohybují daleko za hranice jednoduchých oteplovacích záplat, jsou navrženými systémy, které přeměňují elektrickou energii na rovnoměrné, ovladatelné teplo na široké škále povrchů a složitých geometrií. Ve svém jádru představují spojení materiálové vědy a elektrotechniky, navržené k řešení problémů s ohřevem tam, kde tradiční drátěné cívky nebo tuhé keramické prvky selhávají. Tyto pásky umožňují inovaci tím, že jsou tenké, lehké a přizpůsobivé, od zachování funkčnosti kritických leteckých senzorů v mrazivých podmínkách až po poskytování jemného, ​​lokalizovaného tepla v lékařských terapeutických zařízeních. Pochopení jejich konstrukce, od vodivých hliníkových fólií až po specializované izolační vrstvy, je klíčem k využití jejich plného potenciálu. Tento článek se ponoří hluboko do toho, proč je tento materiál nepostradatelný, zkoumá jeho složení, výjimečné vlastnosti, různé aplikace a kritická výběrová kritéria pro inženýry a designéry.

Úvod: Jádro moderního flexibilního vytápění

Nástup flexibilních řešení vytápění způsobil revoluci v designu výrobků napříč průmyslovými odvětvími. Materiál pásek topného tělesa z hliníkové fólie je srdcem této revoluce. V podstatě se jedná o tenké laminované struktury, kde jako odporový topný článek funguje přesně leptaný obvod z hliníkové fólie. Když elektrický proud prochází tímto vzorem fólie, jeho vlastní odpor generuje teplo rovnoměrně po celé ploše povrchu. Tento základní princip je zabalen do odolného, ​​flexibilního formátu pásky, který umožňuje přímou integraci na zakřivené povrchy, pohyblivé části nebo do kompaktních sestav. Přechod od objemných, křehkých ohřívačů k těmto tenkovrstvým systémům nabízí nesrovnatelné výhody, včetně zlepšené tepelné účinnosti díky přímému kontaktu s povrchem, snížené spotřeby energie, větší svobody návrhu a zvýšené spolehlivosti produktu. Nejsou pouhou součástí, ale umožňují technologii, která umožňuje chytřejší, lehčí a na uživatele více zaměřená tepelná řešení.

• Svoboda designu: Umožňuje ohřev na složitých, trojrozměrných površích, které nejsou u pevných ohřívačů možné.
• Rovnoměrné rozložení tepla: Leptaný fóliový vzor poskytuje konzistentní teplo v celé aktivní oblasti a eliminuje horká místa.
• Rychlá tepelná odezva: Nízká tepelná hmotnost umožňuje rychlé zahřátí a ochlazení, což umožňuje přesnou regulaci teploty.

Deep Dive: Materiály a konstrukce topných pásků

Výkon a spolehlivost topné pásky jsou dány její vícevrstvou konstrukcí. Každá vrstva plní odlišnou a kritickou funkci, která společně vytváří bezpečné, účinné a trvanlivé teplo. Typické pružný ohřívač páskový materiál z hliníkové fólie stack-up je zázrak materiálového inženýrství. Začíná to základním odporovým prvkem – samotnou hliníkovou fólií. Volba slitiny, tvrdosti a tloušťky (často v rozmezí od 0,0005" do 0,002") přímo ovlivňuje elektrický odpor, proudovou zatížitelnost a mechanickou odolnost ohřívače. Tato fólie je chemicky nebo mechanicky vyleptána do specifického vzoru obvodu, který definuje rozložení tepla a příkon. Dále lepicí vrstva spojí tento prvek s izolačními substráty. Toto je kritická křižovatka; u některých návrhů a vodivá lepicí topná páska z hliníkové fólie se používá k zajištění elektrického připojení k přípojnicím, zatímco ve většině oblastí je pro izolaci nezbytné nevodivé, tepelně stabilní lepidlo.

Fólie a lepidlo jsou poté zapouzdřeny mezi dielektrické izolační vrstvy. Výběr izolace je rozhodující pro teplotní odolnost a ochranu životního prostředí. Polyimidový (Kapton) film je prvotřídní volbou pro mnoho aplikací, což vede ke společné specifikaci páska z polyimidové hliníkové fólie pro aplikace vytápění . Nabízí vynikající rovnováhu mezi odolností při vysokých teplotách, mechanickou pevností a chemickou odolností. Pro ještě vyšší teploty nebo náročnější flex prostředí se používá silikonová pryž nebo silikonové kompozity vyztužené skelnými vlákny. Nakonec lze pro snadnou instalaci přidat volitelnou ochrannou vrstvu nebo podložku s lepidlem citlivým na tlak (PSA). Toto přesné vrstvení přeměňuje jednoduché materiály na robustní integrovaný topný systém.

Klíčové vlastnosti pro spolehlivý výkon

Výběr vpravo Materiál pásek topného tělesa z hliníkové fólie vyžaduje důkladné pochopení klíčových vlastností výkonu, které zajišťují spolehlivost v cílové aplikaci. Na prvním místě mezi nimi je tepelný výkon. A vysokoteplotní páska z hliníkové fólie pro topná tělesa musí nejen dosáhnout požadované provozní teploty, ale musí tak činit stabilně a bezpečně po tisíce cyklů. Tento strop definuje kombinace bodu tání hliníkové slitiny a co je důležitější, nepřetržité provozní teploty izolačního materiálu (často 150 °C pro polyimid, až 200 °C pro silikon). Neméně důležitý je elektrický výkon. Odpor fólie a navržený vzor obvodu určují hustotu wattů (watty na čtvereční palec), kterou je třeba pečlivě vypočítat, aby nedošlo k přehřátí izolace nebo nezpůsobení tepelného úniku. Rovnoměrnost tepla je charakteristickým znakem dobře navržených fóliových ohřívačů, vyplývající z konzistentního průřezu leptaných drah.

Kromě tepla a elektřiny je rozhodující mechanická a environmentální odolnost. Flexibilita je primárním důvodem pro volbu této technologie; páska musí odolat opakovanému ohýbání, skládání nebo vibracím, aniž by došlo k prasknutí fólie nebo k delaminaci vrstev. Odolnost proti vlhkosti, chemikáliím a oděru je dána vnějšími izolačními a těsnícími metodami. Například ohřívač zapouzdřený silikonovou pryží nabízí vynikající odolnost proti vlhkosti a chemikáliím ve srovnání se základním polyimidovým laminátem, takže je vhodný pro drsná průmyslová nebo lékařská sterilizační prostředí. Tyto vlastnosti nejsou nezávislé, ale vzájemně propojené a vyžadují holistický pohled ve fázi specifikace.

• Teplotní rozsah a stabilita: Schopný pracovat od kryogenních teplot do více než 200 °C se stabilní odolností v průběhu času.
• Jednotná wattová hustota: Zajišťuje rovnoměrnou distribuci tepla, což je důležité pro procesy, jako je laminace nebo lékařské ohřívání.
• Vynikající dielektrická pevnost: Vysokonapěťová izolace zajišťuje bezpečnost uživatele a zabraňuje zkratům.
• Nízké odplyňování: Nezbytné pro vakuové nebo letecké aplikace, aby se zabránilo kontaminaci.

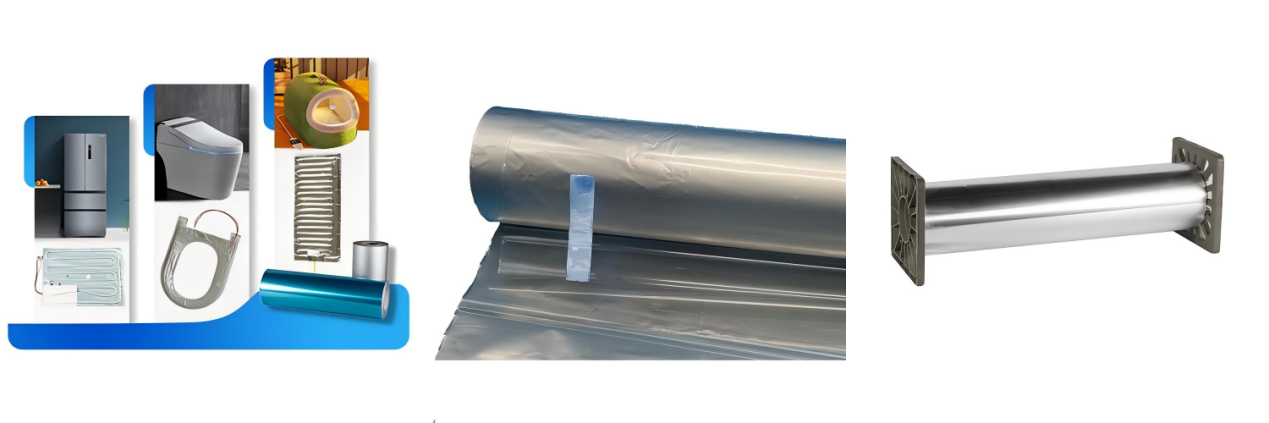

Primární aplikace napříč odvětvími

Jedinečné atributy pružný ohřívač páskový materiál z hliníkové fólie vedly k jeho přijetí v ohromující řadě oblastí. V každém případě řeší konkrétní tepelnou výzvu, kterou alternativní technologie nemohou řešit tak efektivně. V lékařském a zdravotnickém sektoru je pohodlí a bezpečí pacientů prvořadé. Tyto pásky jsou nedílnou součástí terapeutických vyhřívacích podložek, ohřívačů krve/IV tekutin a zařízení pro respirační terapii, poskytují konzistentní nízkowattové teplo, které je kontrolovatelné a bezpečné pro lidský kontakt. Letecký a automobilový průmysl je využívá pro kritické aplikace odmrazování a ochrany proti námraze na okrajích křídel, pilotních trubkách a senzorech, kde je životně důležitá nízká hmotnost, spolehlivost a schopnost přizpůsobit se aerodynamickým povrchům.

Spotřební elektronika využívá tenké topné články za LCD obrazovkami v extrémních klimatických podmínkách pro zachování funkčnosti nebo v bateriových sadách pro zajištění optimální teploty nabíjení. Průmyslové aplikace jsou rozsáhlé, počínaje udržováním procesních teplot v potrubích pro kapaliny a analytických přístrojích až po poskytování zatavovacího tepla v balicích strojích. Schopnost tvořit vlastní vysekávané hliníkové fólie topné pásky prakticky v jakémkoli tvaru umožňuje inženýrům umístit teplo přesně tam, kde je potřeba, čímž se minimalizuje plýtvání energií a maximalizuje účinnost systému. Tato rozmanitost použití podtrhuje roli materiálu jako všestranného tepelného nástroje.

Průvodce designem a výběrem

Úspěšná implementace řešení topné pásky je pečlivý proces, který začíná jasnými požadavky. Cesta k určení vlastní vysekávané hliníkové fólie topné pásky zahrnuje definování několika vzájemně závislých parametrů. Za prvé, tepelné požadavky: požadovaná provozní teplota, okolní podmínky, doba zahřívání a celkový potřebný příkon. To určuje potřebnou hustotu wattů. Za druhé, elektrické parametry: dostupné napětí (AC nebo DC) a proudová omezení. Pomocí Ohmova zákona a měrného odporu fólie to definuje celkový odpor vzoru obvodu a geometrii stopy. Za třetí, mechanická a environmentální omezení: dostupný prostor, požadovaná flexibilita, vystavení vlhkosti, chemikáliím nebo oděru. To vede k výběru mezi a páska z polyimidové hliníkové fólie pro aplikace vytápění pro čisté prostředí s vysokou teplotou nebo konstrukce ze silikonové pryže pro mokré, abrazivní prostředí.

Kritickým, často přehlíženým bodem rozhodování je způsob elektrického připojení. Pomocí a vodivá lepicí topná páska z hliníkové fólie v místech připojení přípojnic může zjednodušit montáž a zlepšit spolehlivost oproti mechanickému lisování, zejména v prostředí s vysokými vibracemi. A konečně, zvážení výrobního procesu – zda ​​bude páska dodávána na kotouči, jako jednotlivé kusy nebo s integrovanými senzory a ovladači – je pro integraci zásadní. Spolupráce s odborníky v rané fázi návrhu může pomoci orientovat se v těchto možnostech a optimalizovat výkon, náklady a vyrobitelnost.

• Definujte tepelné cíle: Vypočítejte požadovaný výkon na základě tepelných ztrát a požadovaného nárůstu teploty.
• Mapa elektrických omezení: Určete provozní napětí a dostupný prostor pro modelování odporu a vzoru obvodu.
• Vyberte sestavení: Vyberte izolační materiál (Polyimid, Silikon) na základě teploty, flexibility a potřeb prostředí.
• Plán integrace: Specifikujte typ připojení (pájené jazýčky, vodivé lepidlo, konektory ZIF), vodiče a způsob montáže.

FAQ

Jak hliníková fólie vytváří teplo v těchto páskách?

Hliníková fólie generuje teplo prostřednictvím základního principu ohřevu Joule (také nazývaného odporové vytápění). Když je elektrický proud nucen protékat tenkými cestami z leptané hliníkové fólie v pásce, narazí na elektrický odpor. Tento odpor brání toku elektronů a způsobuje přeměnu kinetické energie na energii tepelnou (teplo). Množství generovaného tepla se přesně vypočítá pomocí vzorce P = I²R (výkon = na druhou mocninu proudu x odpor). Pečlivým zpracováním slitiny fólie, tloušťky a specifického hadovitého vzoru, do kterého je vyleptána, mohou výrobci řídit celkový odpor pásky, a tím i její tepelný výkon (příkon) a distribuci po povrchu. Materiál pásek topného tělesa z hliníkové fólie vysoce předvídatelný a účinný zdroj tepla.

Jaká je maximální teplota pro tyto topné pásky?

Maximální provozní teplota není určena pouze hliníkovou fólií (která taje při ~660 °C), ale izolačními materiály, které ji zapouzdřují. Pro standardní páska z polyimidové hliníkové fólie pro aplikace vytápění kontinuální provozní teplota se typicky pohybuje od 150 °C do 180 °C (302 °F až 356 °F), omezená polyimidovým filmem. Pro extrémnější prostředí mohou konstrukce využívající silikonovou kaučukovou izolaci nebo vysokoteplotní polyimidy umožnit nepřetržitý provoz až do 220 °C (428 °F) nebo i vyšší po krátkou dobu. Je důležité konzultovat specifikace výrobce pro trvalé i špičkové teplotní hodnoty, protože jejich překročení může vést k porušení izolace, delaminaci a selhání. Proto specifikování a vysokoteplotní páska z hliníkové fólie pro topná tělesa vyžaduje přizpůsobení své jmenovité teploty maximu vaší aplikace s bezpečnostní rezervou.

Lze je po instalaci ohýbat nebo tvarovat?

Ano, hlavní výhodou této technologie je její vlastní flexibilita. Flexibilní ohřívací páska z hliníkové fólie je navržen tak, aby byl přizpůsobivý. Existují však důležitá omezení. Během počáteční instalace mohou být ohnuty kolem statických křivek, ale je třeba se vyvarovat ostrých záhybů (zvrásnění na velmi malém poloměru), protože to může namáhat a potenciálně popraskat obvod leptané fólie nebo izolační vrstvy, což vede k horkému místu nebo otevřenému obvodu. Nejsou určeny pro dynamické, opakované ohýbání v provozu (jako na plynule se pohybujícím závěsu). Pro aplikace vyžadující pohyb se používají specifické konstrukce s tažnějšími fóliemi a robustním zapouzdřením (jako silikonová pryž). Vždy dodržujte specifikaci minimálního poloměru ohybu výrobce, která je často 5-10násobkem celkové tloušťky pásky.

Jak určím správný výkon a velikost?

Určení správného výkonu a fyzické velikosti vyžaduje tepelný výpočet. Nejprve určete předmět, který potřebujete zahřát: jeho hmotnost, materiál (měrná tepelná kapacita) a požadovaný nárůst teploty za určitou dobu. Tím získáte celkovou potřebnou energii. Za druhé, zohledněte tepelné ztráty do okolí prostřednictvím vedení, konvekce a sálání, což je často dominantní faktor trvalého vytápění. Pro jednoduché odhady poskytují online kalkulačky nebo technické příručky vzorce tepelných ztrát pro běžné tvary. Požadovaný celkový příkon je součtem energie potřebné k počátečnímu zahřátí plus trvalého výkonu k vyrovnání ztrát. Velikost (plocha) ohřívače se pak určí vydělením celkového příkonu bezpečnou hustotou wattu (např. 5-10 W/in² pro polyimid, vyšší pro silikon). Pro složité projekty software pro simulaci teplot nebo konzultace s výrobcem specializujícím se na vlastní vysekávané hliníkové fólie topné pásky je vysoce doporučeno.

Jsou tyto pásky bezpečné pro lékařské nebo potravinářské aplikace?

Ano, ale s kritickými výhradami. Zahřívací pásky mohou být vyrobeny tak, aby byly bezpečné pro lékařské aplikace a aplikace pro styk s potravinami, ale ne všechny standardní pásky jsou vhodné. Bezpečnost závisí na konkrétních materiálech použitých při stavbě. U zdravotnických prostředků musí být materiály často biokompatibilní, netoxické a schopné vydržet sterilizaci (např. autoklávování, gama záření nebo plyn EtO). Běžně se používají izolace, jako jsou silikonové pryže určitých druhů. Pro aplikace související s potravinami musí materiály splňovat příslušné předpisy o bezpečnosti potravin (jako FDA 21 CFR v USA), což znamená, že za provozních podmínek nesmí vyluhovat škodlivé látky. Při získávání zdrojů je bezpodmínečně nutné výslovně uvést potřebu shody s lékařskou nebo potravinářskou kvalitou vodivá lepicí topná páska z hliníkové fólie nebo jakékoli součásti a vyžádat si dokumentaci, jako je certifikace USP třídy VI nebo prohlášení o shodě FDA od dodavatele materiálu a výrobce hotového ohřívače.
